深基坑邊坡支護施工方法,自鉆式錨桿施工工藝流程

  • 發布日期:2024-07-13 10:58
  • 深基坑邊坡支護施工需要考慮到當?shù)氐刭|(zhì)條件和施工場地大小,自鉆式中空錨桿特別適合普通錨桿或者土釘無法成孔的軟土和砂卵石地層,不需要套管跟進且經濟效益高,下面就由小諾為您介紹一下自鉆式中空注漿錨桿深基坑邊坡支護施工方法。

    一、深基坑邊坡支護施工流程

    開挖工作面→初噴混凝土→錨桿定位→鉆機就位→錨桿鉆進→注漿→噴射混凝土面層→錨桿鎖定→開挖下一層土方

    二、深基坑邊坡支護施工方法


    1、土方開挖

    土方按設計豎向分層、水平跳段施工。在面層噴射混凝土未達到設計強度,錨桿未達到設計錨固力前,不得進行下一層土方開挖。每層土方開挖深度取決于土體自穩能力及錨桿鉆機施工的作業高度,在砂性土中每層高度為 1.0~1.5m,在粘性土中可適當增加,在砂卵石地層中一般為上下兩道錨桿的間距。

    2、錨桿定位

    土方開挖后修坡,按照設計的錨桿縱向、橫向間距,進行錨桿定位。

    3、鉆機鉆進

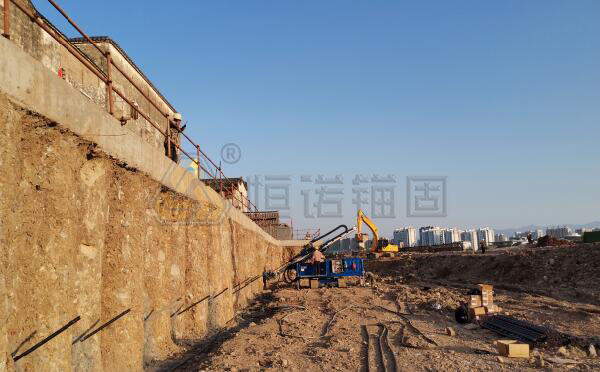

    一般采用恒諾生產的自鉆式錨桿專用鉆機鉆進,鉆進時直接利用錨桿桿體作為鉆桿。成孔深度按照設計要求,第一節鉆桿前安裝帶注漿孔的合金鉆頭,鉆桿連接采用專用鉆桿套筒連接。

    4、壓力注漿

    錨桿鉆至設計深度后,通過桿體的中孔進行壓力注漿。注漿采用二次注漿的方法,注漿材料一般選用凈水泥漿或水泥砂漿,水灰比宜為 0.5,一次注漿壓力不小于 0.6MPa,二次注漿壓力不小于 1.6 MPa,強度等級不低于 M20。

    5、錨桿鎖定

    錨桿注漿完成后,錨桿端部焊接兩根Φ20 短鋼筋,并與噴射混凝土面層內連接相鄰錨桿端部的通長加強筋相互焊接。錨桿待注漿體達到一定強度后,通過錨板、螺帽將錨桿錨定,使錨桿與噴射混凝土面板形成一個整體,共同受力。鋼筋網片通常采用Ø6.5@250×250,鋼筋交叉點采用綁扎或點焊連接,水平方向設 1Φ16 鋼筋為加強筋。

    6、噴射混凝土

    噴射混凝土前需清理受噴面,埋設控制噴射混凝土厚度的標志。噴射混凝土作業應分段進行,同一分段內噴射順序應自下而上。噴射時,噴頭要與受噴面垂直,宜保持 0.6~1.0m 的距離。噴射手要控制好水灰比,使混凝土表面保持平整、濕潤,無干斑或滑移、流淌現象。噴射混凝土終凝 2h 后,應噴水養護,一般應連續養護 3~7 天。

    三、深基坑邊坡支護施工注意事項


    1、安裝前應檢查錨桿及鉆頭水孔是否通暢。

    2、鉆進過程中若遇到卡鉆,塌孔應回退錨桿少許,鉆機應少沖擊,多回轉,反復掃孔,然后慢慢給進,直到鉆到預定孔深。

    3、錨桿孔應盡量打直。

    4、錨桿注漿宜采用純水泥漿或 1:1 的砂漿,用砂漿時砂子的粒徑不應不大于 1.0mm,水灰比例應控制在 0.4-0.5。

    5、注漿材料應從錨桿體中孔灌入,當錨孔口返漿,或注漿泵壓力達到設計值,表明錨孔已注滿。

    6、錨桿體注漿后,注漿材料未達到設計強度前應避免敲擊,震動和懸掛重物,當注漿強度達到 5.0MPa,方可擰緊螺母施加應力。

    之前為大家介紹過深基坑邊坡支護方法的選擇,以上是對于深基坑邊坡支護施工方法的介紹,施工時還需要注意原材料的品質以及抗拔試驗,施工完成后需要進行質量驗收試驗。洛陽恒諾錨固可以為客戶提供包含應用技術咨詢、項目調研、產品選型、設備配套、現場樣品試驗、施工技術培訓、施工現場服務等的系統解決方案。
