保護重要結構物的146m高邊坡加固方案探討

對于高大邊坡，當坡后的地形地貌條件允許時，宜盡量適當放緩邊坡和在邊坡中部的適當部位設置寬大平臺，從而將一個特高邊坡有效的調整為兩個或多個次高邊坡，從而降低高大邊坡在上部巖土體的重力作用下，造成下部邊坡出現過高的應力集中現象，減小高邊坡的病害概率，有效提高邊坡的整體自身穩定性和各級這坡的局部穩定性，降低工程支擋防護規模。尤其是坡前存在重要結構物時，可結合地形地貌進行必要的邊坡坡形坡率設置，提高工程設置品質。

一、基本情況

某自然斜坡坡度約 22～33°，坡體頂部地形較為平緩，坡體前部10m左右緊鄰為某學校教學大樓。坡體主要由厚約8m左右的第四系坡殘積層粉質粘土和下伏板巖構成。其中巖體結構完全破壞的全風化板巖厚約20m，巖體極破碎的強風化板巖厚約25m。而下伏的中風化板巖呈中厚層狀，產狀為 25°∠59°，節理裂隙發育，主要結構面產狀113°∠47°、 72°∠80°，節理長度1～2m。區內年平均降水量2200mm，地震烈度為Ⅵ度。

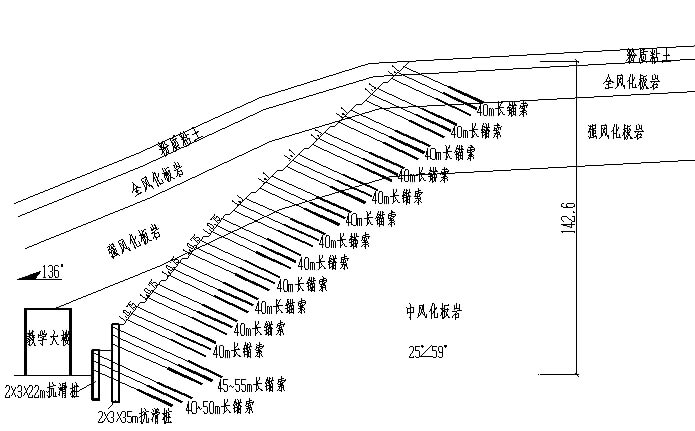

由于場整平需要，需對自然坡斜坡進行開挖，坡向136°，與巖層產狀近正交。高邊坡擬采用1:0.75~1:1坡率和2m寬平臺進行設置，坡腳設置“h”型雙排樁進行“固腳”，前后排樁間距8m，樁截面均為2×3m，樁長分別為22m和35m，樁間距5m。其中前后兩排樁上均設置錨索，錨索分別長40～45m和45～55m，錨固段長17m；全坡面采用長40m長的錨索框架進行加固，錨固段長17m。邊坡最大高度約142.6m。

二、坡體處治思路

1、該段邊坡高度大，屬于特高邊坡，加之坡體前部為“容錯率在使用期內為零”的教學大樓，故坡體的安全系數應取規范的上限值，確保邊坡在使用期內的整體與局部穩定性。即高邊坡的加固應貫徹“合理設置寬大平臺、固腳強腰、分級加固”的原則。

2、為提高設計品質，故高邊坡的防護應加強環保綠化防護。

3、高邊坡地層的巖體結構有利于坡體穩定，但坡體巖性較軟，不利于坡體穩定。故宜結合風化界面等結構面，在高邊坡的適當部位設置寬大平臺有效消減坡體應力集中的問題。

4、坡體的土巖界面、全強風化界面、強中風化界面對坡體的穩定性有一定的影響，故應加強此類結構面的加固。加之坡面結構面有一定的發育，故應同時加強小結構體的加固。

5、結合高邊坡坡形坡率的設置，對高邊坡進行全坡面的加固防護，即宜對每級邊坡均應進行必要的加固防護。

6、結合巖土體的性質、尤其是自然邊坡上部地形較為平緩，故宜適當放緩邊坡坡率，有效提高坡體的自身穩定性，適當弱化邊坡的人工加固工程。

7、坡體位于降雨量較大的熱帶地區，故在逐級設置平臺截水溝的基礎上，在坡腳和邊坡中、上部的兩級寬大平臺部位設置長度較大的仰斜排水孔，對可能的地下水進行疏排。

8、依據巖土體性質，將錨索的錨固段調整為10m，并依據高邊坡的“固腳強腰鎖頭”的原則，合理設置抗剪能力更大的鋼錨管和錨索進工程。

鋼錨管與錨索工程依據坡體地質條件，結構工程經驗確定的的破裂角形態（與地面形態近似，且是相對保守安全的）和土層與全～強風化層的圓弧搜索法潛在滑面，小結構面、土巖界面、風化界面，結合“固腳強腰鎖頭與分級加固”的原則綜合設置。

基于此，對邊坡采用1：1與1：1.25的坡率進行設置，并在5級與10級平臺分別設置寬為15m和10m的大平臺，全坡面設置鋼錨管與錨索框架，結構噴混植生對邊坡進行全坡面綠化防護。

該優化方案通過合理設置坡形坡率，大幅提高了坡體的自身穩定性。通過對全坡面的工程錨固，有效提高了坡體的整體與局部穩定性，確保了坡面的穩定性。工程環保性大幅提高，設置了較大的坡體安全貯備，是一個相對較優的方案。
